ASUS Nexus 7一代 充電緩慢探究

Nexus 7用久有充電慢的問題已是通病，即便清了從對外的USB接頭、充電小板上的接頭、連接主板到充電小板的FFC線雙端接頭及主板上的接頭，效果可能還是有限或沒用…到底是什麼問題呢?


以一般的手機、平板來看，平常都會使用USB電壓/電流表來確認抽電流是否正常，如果機子電量不高(假設50%)，但抽的電流卻很小，表示電流路徑有異常(從充電器到主板)，常常有可能是傳輸線老舊導電不良，或是接頭舊了，接觸不良，像是接頭有點搖的狀況，去搖它時如發現到電流跟著變動，有可能是接頭或線，亦或兩者都有問題。


而按照這種邏輯，順暢電跟地線，由於地的部份都有螺絲加強，便試著將Nexus 7的USB 5V電，直接焊一條線拉進主板，結果還是沒改善，以為是主板內部電路、IC問題，因此放棄了。

直到最近想起，其實機子即使在充電狀態，除了電壓跟地兩條線路的順暢外，USB的資料腳D+跟D-並沒閒著，都會利用這兩端去給它一個阻抗或是短路，而機子偵測到這兩隻腳的阻抗後，再去決定要抽多少電流來充電。這個機制算是個保護機制，也或許是一種分辨充電器跟PC的機制，當機子插上不明的充電器或電腦，不會過抽電流，而通常是限制在USB 2.0規範的0.5安培電流以下，以Nexus 7的例子它還多抓了10%的安全範圍，大概是0.44~0.45安培。


於是這次便將nexus 7內，USB接頭的D+跟D-直接拉線焊在主板上，結果真的有效。

這邊可以看到Nexus7 內部路徑從右到左：USB充電接頭->充電小板FFC接頭->FFC排線->主板FFC接頭->主板

施工過程就是：背蓋撬開，電池拿掉，喇叭拿起，主板小鐵蓋拿起，然後焊線，當然D-跟D+兩條不要焊錯了，線則是走在那片銅箔之下。(所需工具有細尖頭烙鐵、細焊錫、極細免剝皮電線、放大鏡)


由於本機舊有拉的5V線就不拆了，於是稍微變形一下鐵殼好走線，線上再貼個膠帶，以防鐵蓋仍有割傷線的風險。

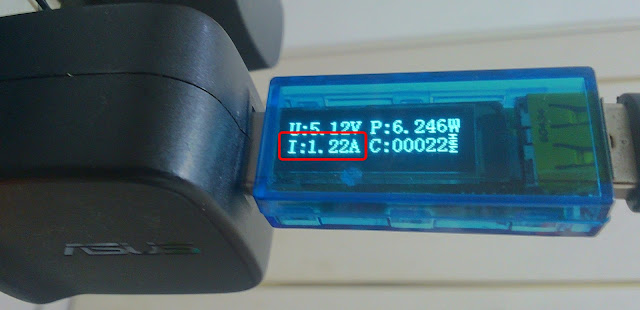

接好了後來試一下，用不同的線跟充電器搭配，結果使用sony的線，不論接哪個充電器都只抽到0.45A較小電流；而使用HTC線搭原ASUS、HTC、三星充電器都不錯大概1A或1.2A，但HTC線搭iPad或是iPhone的充電器則也是只抽0.45A較小電流。

然後也試了一下手上的行動電源，行動電源有1A跟2A的插孔，有趣的是在1A的插孔可以抽到1A；但在2A的插孔上反而只抽0.45A。

後來量了一下，原來iPhone、iPad、跟行動電源2A插孔的D+和D-阻抗都是53k歐姆左右，而其充電器及行動電源1A插孔則是近於短路。

另外觀察到的是，Nexus 7每分鐘會去偵測線路狀態來調整所抽電流，所以上述良好的線跟充電器搭配下，第1分鐘都是抽約0.84A，到第二分鐘再修正到1A或1.2A；所以也難怪之前還沒處理前，有時一插下去可以到0.84A，但過一會兒來看降到0.64A甚至是0.45A了。


如果大家有一樣充電慢的問題，如果確定充電器跟線沒問題的話(最好有USB電壓/電流表，能看到數據才準)，而想要用開蓋清潔的話，可以同時使用不同的清潔方法，像是金手指用橡皮擦來擦，再來則是牙刷加酒精來刷或是電子接點清潔劑來噴。

但請務必小心操作，相信網路上都找得到拆機教學；至於清潔後的效果那就看每台機子狀況了，畢竟線還算好清也能換，但接頭就比較不好處理了。
