這顆長得像眼珠老爹的無葉風扇，雖然有設計濾網可方便清洗，但用久了加上附近多有施工粉塵，濾網拿下來後，裡面還是看得到一些可以穿過濾網的細小粉塵，想說拆來清一清好了，順便給軸承上點油。
首先把濾網拿下，按箭頭滑開，再朝正上方取下。
拿下後可看見有4顆螺絲，使用十字起子卸下。
將左半球用手固定，右半球如圖轉下。
右半球即可朝右打開，注意風扇的線還連在控制板上。
注意風扇的接頭有扣住的構造。
剛好是在看不到的後面，所以不能直接拉著線往下拔，要摸到接頭後方的扣子，施力讓它解扣的同時，向下將接頭拔掉。
後蓋如圖，拿溼抹布將薄薄的粉塵擦掉。
再來這部份，先將6顆螺絲卸下。
如圖中箭頭，逆時鐘轉開，就可朝上將這片拿起。
然後圖中右邊的部份，整個往上提，就可以跟白色的罩子分開。
內部拿出來的樣子。
再來這塊要先將最左邊的部份分離，注意這邊的卡勾蠻緊的，而且弄不好容易斷。
註：其實這個部份不拆，也都能用溼布、毛刷清潔得到，所以如果不想拆可以跳過，也省得拆裝麻煩及弄壞卡勾的風險，那跳過的話下一步是拆扇葉的部份。
使用小一字起子，如圖所示，小心、慢慢的施力。
拆到如圖，有些許鬆脫，就往下一個卡勾去處理，整圈的卡勾處理完就可以分離了。
然後這個部份就拿起來了。
再來欲將扇葉的部份拿起，先將六角螺帽轉開，下面那兩個東東拿起來，扇葉即可往上拿起。
扇葉的部份拿起後，這裡有3顆螺絲，將其卸下。。
螺絲鬆開後，下面那塊自然就分開了。
然後馬達塑膠罩，這部份的卡扣，用手就可以處理，蠻容易解的。
裡面馬達的部份，直接往上拿起來就可以了。
馬達正下方是一個橡皮的構造卡住。
馬達型號標籤。

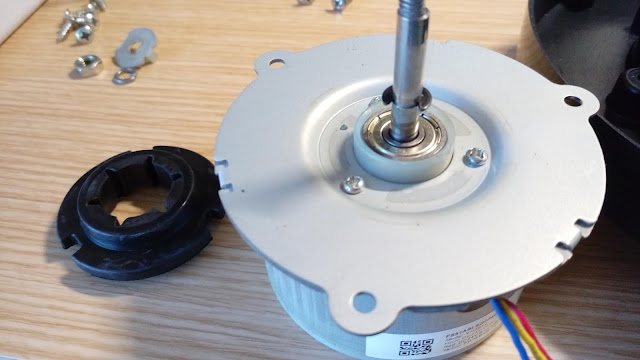

在馬達上面那個黑黑的，也是一個橡皮的東西，直接可以朝上拿起來，圖中已經拿起放在左邊(裝回去時記得要對下方螺絲位置)。
這邊我是拿WD40對軸承那邊噴。
馬達如果要拆的話(不建議拆，以免裝不回去或裝不好造成異音)，將那3顆螺絲卸下，再把邊緣三個卡住的鐵片結構拗開，就可以將上、下鐵片結構分離了，那裡面電路板如圖。
拆解到這完成。
那內部各件多有薄薄的粉塵，使用溼抹布或毛刷清潔，扇葉結構內部比較清不到的，就用長毛刷或水加壓去沖它。
