國際牌開關 受潮 細部 拆解 清潔 組裝

最近聽到哪裡有滋滋滋的聲音，最後找到了是從這個開關發出的，近聞還有些味道。
想到前幾天有用溼布清潔，該不會抹布擰得不夠乾，有水跑進去…



這個開關才用兩、三年，開是還會通，就是關掉的狀態下，不時會發出聲音。
之前在yt上也看過人拆過其它型號的開關，想說自己也把它拆開來看看如何。

1. 首先當然要先斷電，找出電箱裡這個開關算是哪路開關，並將其關掉 (可以透過它的螢光燈亮滅，還有去打開開關來判斷)。
注意1：嘗試找開關的過程可能會斷到其它電器的電。
注意2：若無法確定，還是請專業水電師傅來處理。

2. 拿小一字起子對著圖中圈處插入往外撬，將護蓋拆開 (此照片為補拍，斷電後螢光燈不應該亮)。

3. 護蓋打開後可以看到開關的蓋子，嘗試直接自上方扳起似乎有點困難，採用從下方往上扳的方式。

4. 蓋子拿開後，可以看到兩顆十字螺絲，鬆開即可拿下整個框。

5. 拉出來後先拍張照，記得電線是怎麼插在開關上的；然後使用一字起子插入圖中圈圈處，即可鬆開那一邊的兩條電線孔，進而拉出電線。

6. 整個拿下來後，長相如圖，正面。

7. 背面，可以看到這開關的線路，上面兩個孔是相通的，標為0，下面兩個孔是分開，標為1,3，這個開關的切法是，0接通1或是0接通3。

8. 接下來要把開關從框上分離，自上方看可以看到一個縫，用一字起施力，將開關從框上拉開拆下。

9. 開關頂部及底部。
    若是更換整個開關，到此即可，在Pxhome上查，這顆開關的價格接近200元不到。

10. 接下來開始拆解開關，使用一字起或是刀片之類，將兩邊各兩片的卡扣小心輕撬，當四片皆鬆開時，裡面的彈簧會有力量將兩邊往外彈，要小心hold住，慢慢分開。
      另外建議後蓋也就是如圖綠色的部份在下面，搖頭開關的部份在上面，因為後蓋裡面一堆散的金屬件，怕一下子散出來。

11. 拆開來後，裡面長相如圖，前蓋。

12. 後蓋，此處可看到有些焦黑處。

13. 將金屬細件全部拿出來，塑膠後蓋中央還看得到有水漬。
      塑膠殼的部份，將裡面兩個白色小塑膠件拿出，一起拿去用不要的牙刷加清潔劑清潔，並用吹風機將它吹乾。

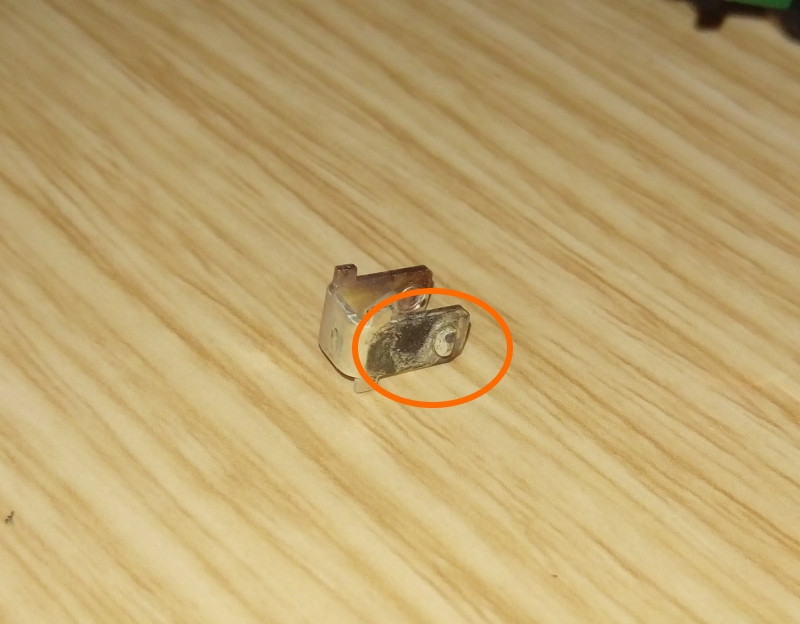

14. 四個跟電線接觸的小金屬片，其中兩個看到出有變色的地方。

15. 代表1、3的銅片也有地方發黑氧化。

16. 另外位在開關中間決定接觸哪一邊的ㄇ形銅片，雖然沒變黑，但也有些白色像是氧化物或是水垢的，也需要清潔。

17. 拿了手邊有的酒精、接點清潔劑，搭配棉花棒，清潔效果相當有限，還是拿了細的研摩海棉(跟砂紙效果一樣)，用物理方式來清潔，清過後如圖就亮晶晶了。

18. 開始組裝回去，要注意所有部件要確定乾燥。
      先把兩個白色塑膠件放回。

19. 再把四個跟電線接觸的銀色金屬片放入。

20. 將代表0的銅片放入。

21. 將中間ㄇ形銅片放入。
      註：後來想了一下，這一步應該可以等其它兩個銅片放下後再放入(也就是在第23步完成後再放)，以免它的位置會卡到有誤。

22. 放入銅片如圖，注意中間ㄇ形銅片的位置。

23. 放入銅片如圖，一樣注意中間ㄇ形銅片的位置。

24. 後蓋這邊的細件都放好了，到時前蓋組裝時，那個彈簧應該是要頂到圖中圈起來的地方，也就是ㄇ形銅片的中間。

25. 上、下邊有分，一邊是平的，一邊是有凹凸的。

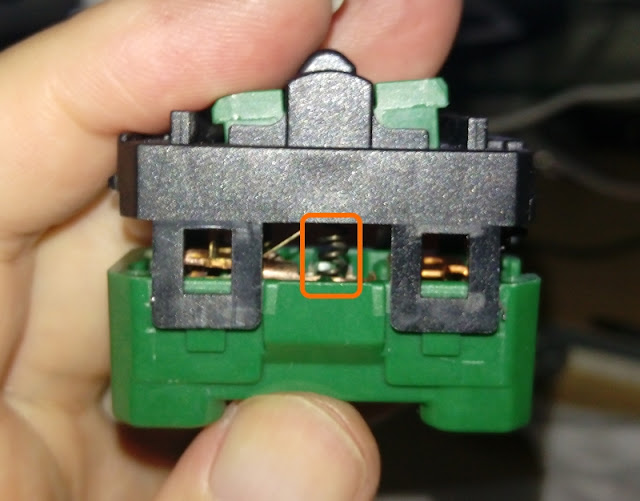

26. 確認彈簧位置正確，慢慢將其合起來。

27. 壓到底後，再次確認兩邊共四個卡扣是否確實卡好。

28. 使用電表，打到嗶嗶檔，確認是否該通的有通，不該通的不會通，並且切換開關看看作動是否正確。

剩下開關裝回就不贅述了，而電線在插入開關時直接插入即可，沒有阻力，也不需要一字起子了。
